怎么样用cad绘制坐便器

整理：没良心牛三爷时间：2025-02-04 阅读：54

本经验通过坐便器的绘制过程，详细阐述了圆角命令的使用办法和步骤，让读者可以熟练掌握圆角命令的使用办法。

懂得椭圆及矩形的绘制办法。

懂得偏移命令的使用办法。

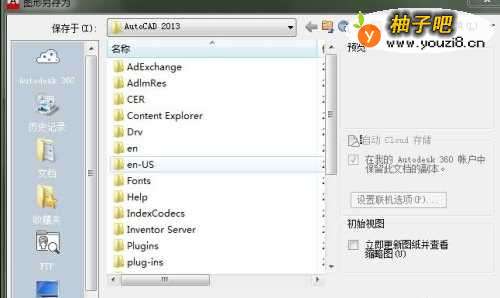

正常运行autocad2013软件，选择“文件|保存”菜单命令，将其保存为“坐便器”文件。

实施“椭圆”命令（el）,根据警告选择“中心点（c）”项，在视图中绘制出一个水平轴为175mm,垂直轴为250mm的椭圆；再实施偏移命令（O），将绘制的椭圆向内偏移20mm.

实施“矩形”命令（rec）,绘制一个400mmX250mm的直角矩形；再实施偏移命令（O），将直角矩形向内偏移30mm.

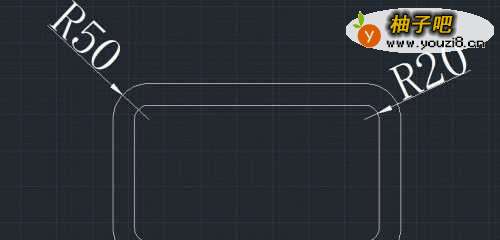

实施圆角命令（F），根据命令行警告，选择“半径（R）”选项，再输入半径为50mm,然后分别选择外侧矩形的二条交叉线进行圆角，用同样的办法再次使用半径为20mm,对内矩形进行圆角操作。

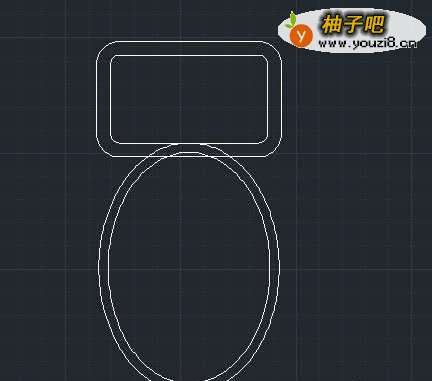

实施“移动”命令（M），选择前面所绘制的二个椭圆对象，再按【F3】键对象捕捉模式，捕捉到椭圆上侧的象限点作为基点，再捕捉内侧矩形的下侧水平线段的中点作为目标点。

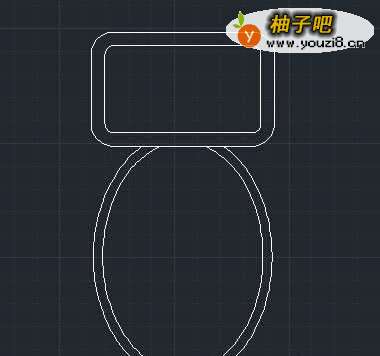

实施“修剪”命令（TR），连续二次按空格键，修剪矩形和椭圆相交的椭圆线条。

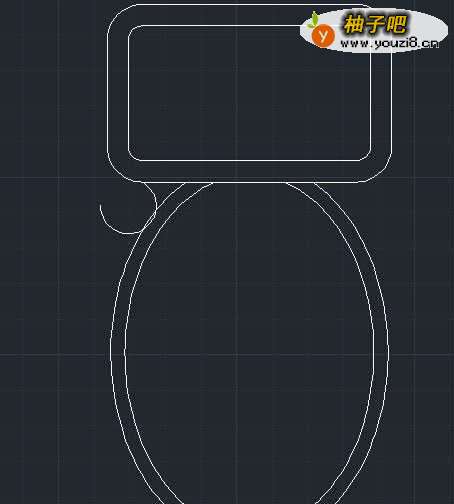

实施“圆弧”命令（A），过矩形左下侧的点和椭圆上的一点绘制一条弧线，并将多余弧线进行修剪（TR）操作，最后实施“镜像”命令（mi）,将这条弧线水平镜像到右侧，至此，坐便器已经绘制完成。
