简单的变压器点焊机

整理：幽漂浮 时间：2025-06-16 阅读：5

工具/原料

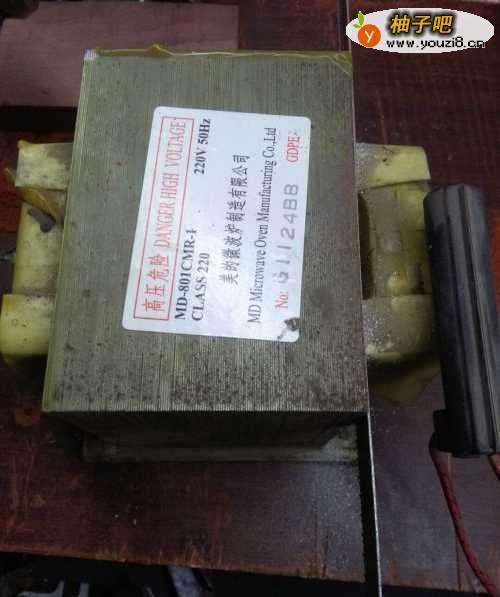

微波炉变压器,35平方焊机线,电源线,微型行程开关,微波炉风扇,钢板,废网线钳,10.5V250A变压器,100A可控规时间、电流控制板,紫铜,角磨机,铁轨,锤

操作方法

1

双变压器点焊机第1步

2

双变压器点焊机第2步

3

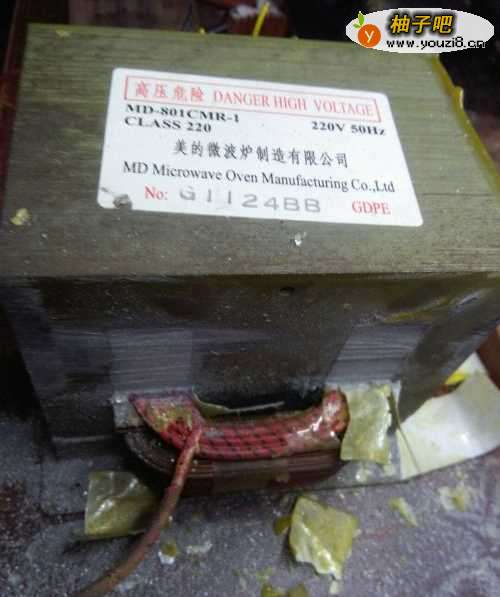

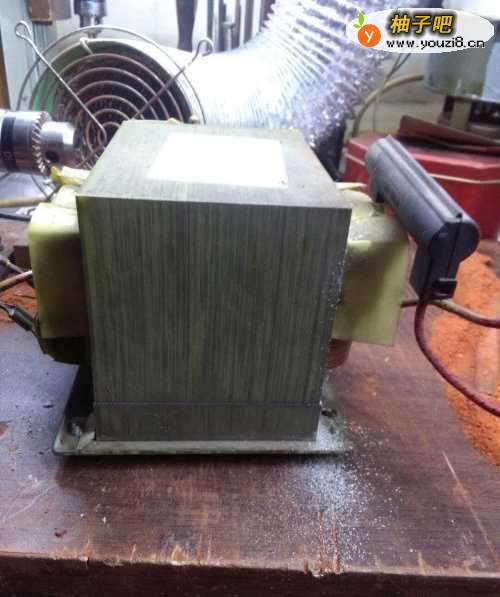

锯穿二次线圈

4

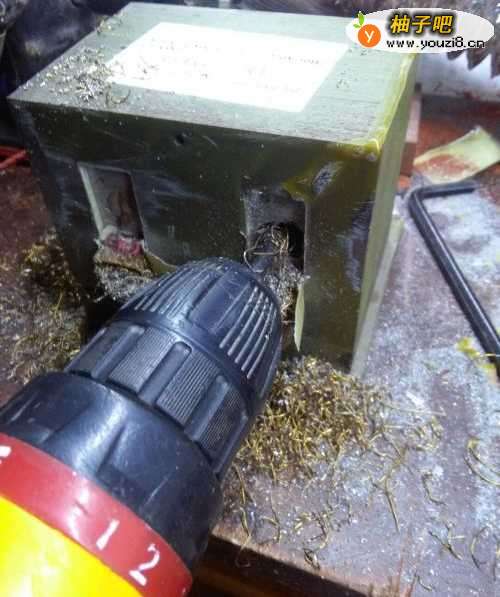

用电钻钻，拆除剩余线圈，剪掉多余电线

5

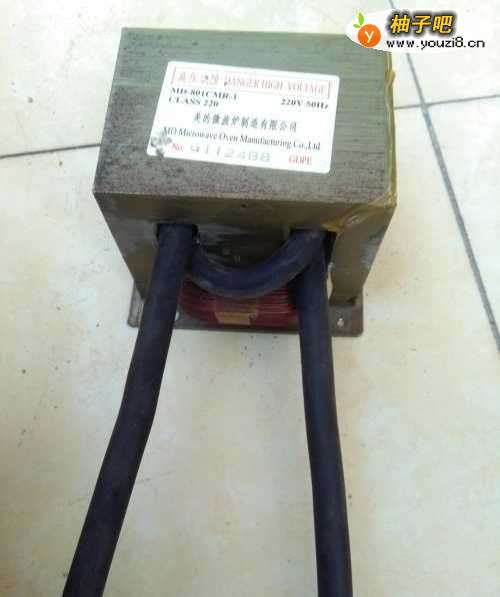

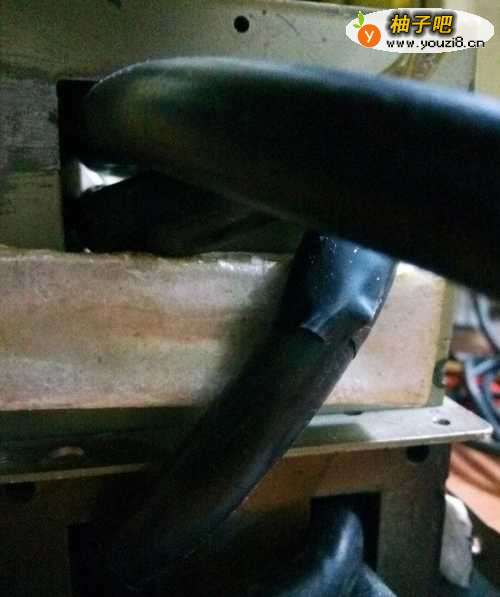

这步走了弯路，先买了16平方的线，绕了一台变压器，效果非常不理想，铁丝焊接不住，又找了一台变压器，重买了2米35平方的线

6

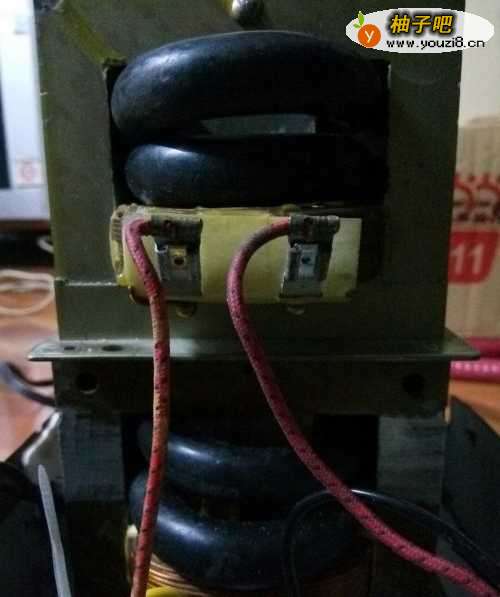

两台变压器串联，

7

电源进线在同一侧，所有开关并联。

8

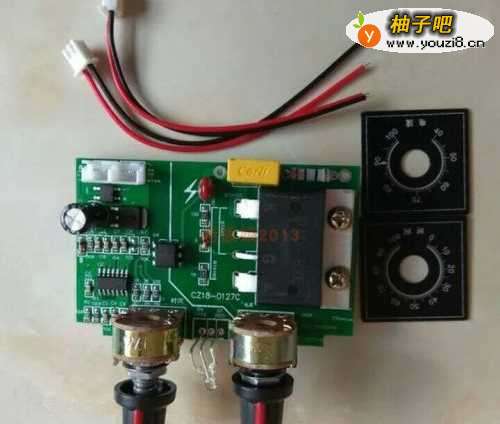

100A可控规控制板，根据不同焊接材料调节时间，电流大小，熟能生巧。

9

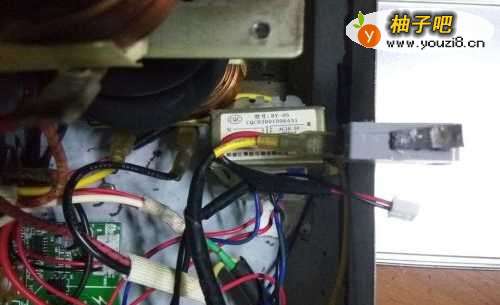

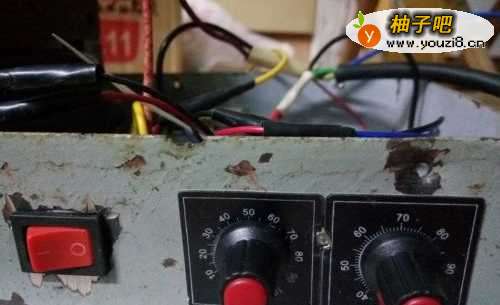

装配时间电流控制板，风扇开关

10

通电试机

11

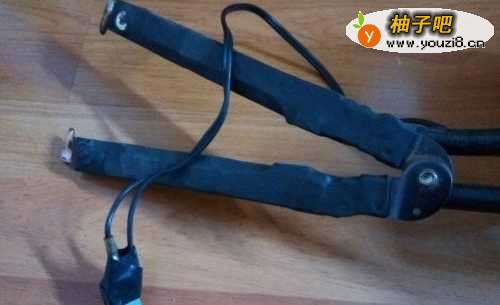

用热缩管把决缘板，焊机线套在网线钳上当压钳，接上紫铜做的焊极

12

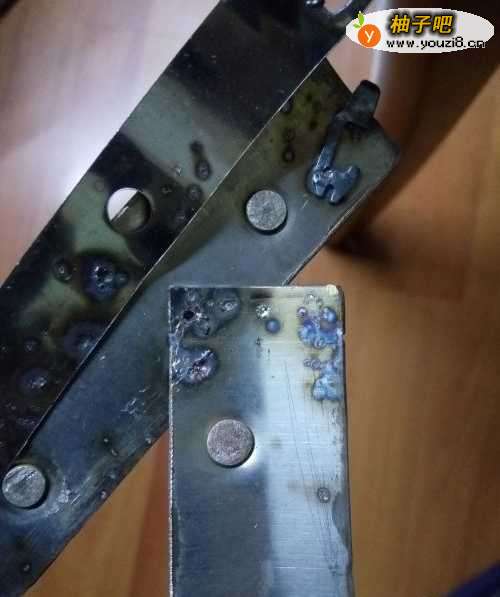

1mm钢板容易点焊在一起。增加控制板后，点焊效果很好。该电路板的控制时间最多为0.1s，但由于点焊较厚，材料粗糙，所以制作了一个简单的转换开关

13

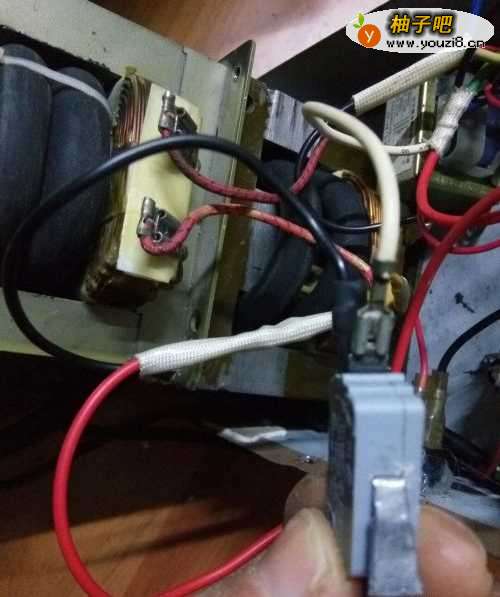

行程开关串联在变压器线路上

14

另一个串联在控制板的电源上

15

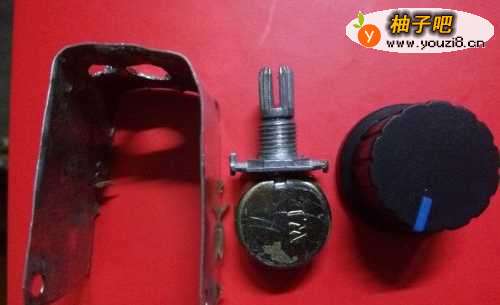

铁皮制成的固定框架，打开一个废弃的旋钮

16

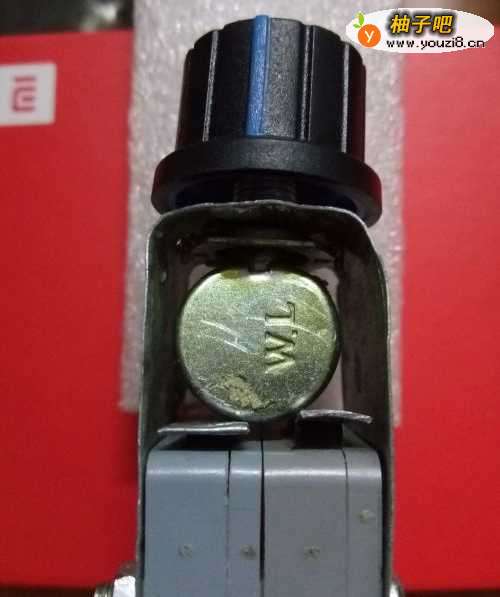

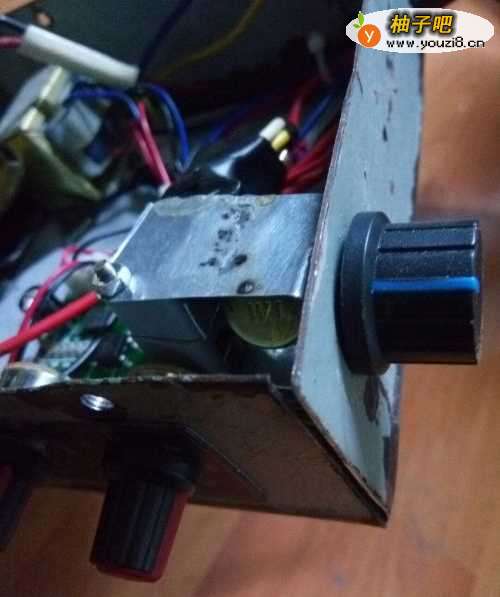

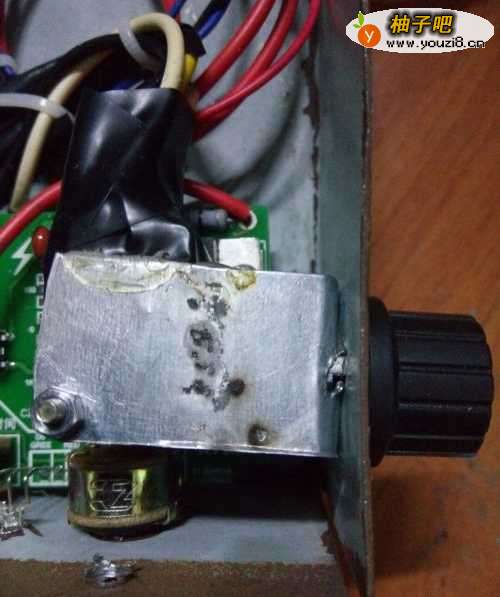

组装在一起

17

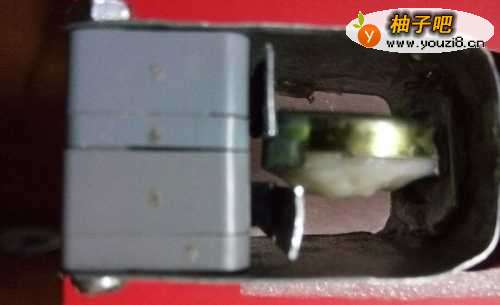

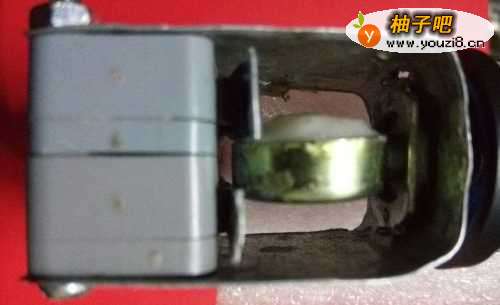

转动旋钮一侧开关被压住，另一个断开状态

18

双变压器点焊机第18步

19

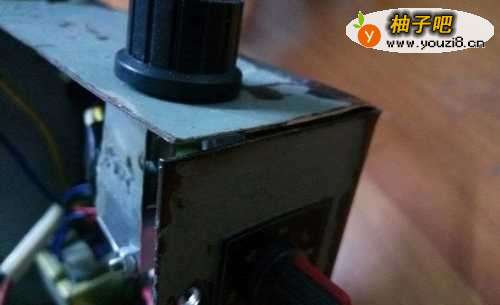

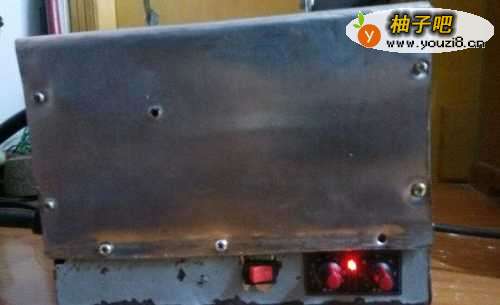

安装在外壳上

20

通电看转换效果，这是板子通电

21

当旋钮板断电时，变压器电路未与二极管连接，看不到任何影响，但变压器通电后，有电流通过变压器嗡嗡作响
