装修设计--设计中心插入的块怎么调成实际尺寸

整理：54matianyu 时间：2025-06-22 阅读：7

我们调用设计中心插入块的时候，尺寸和方向都不是我们想要的，那么我们就要通过AL命令调整成我们想要的，用到平面布局中。我们举例说明如何让实现的。

工具/原料

CAD软件，电脑

操作方法

1

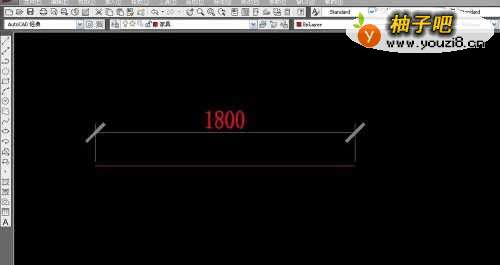

画一条1800mm的线作为参考

2

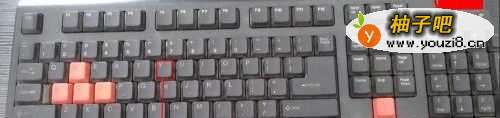

Ctrl+2执行设计中心命令。

3

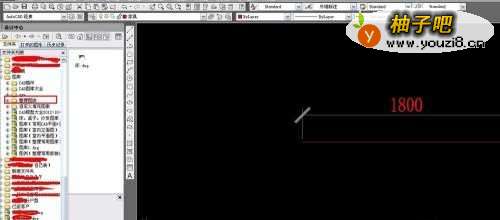

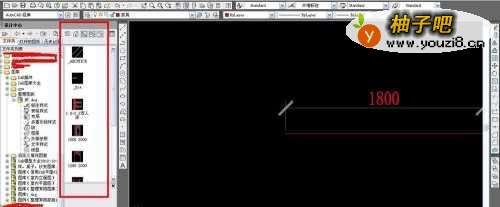

如图找到我们自己整理好的图块文件夹。

4

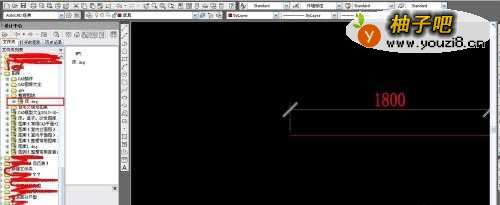

选择整理好的CAD文件左键单击展开。

5

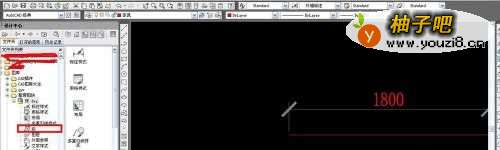

再选择子目录下的块。

6

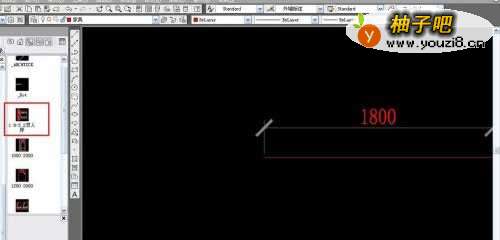

这就是这个CAD文件里面所有的块展示。

7

如图选择一个块，双击。

8

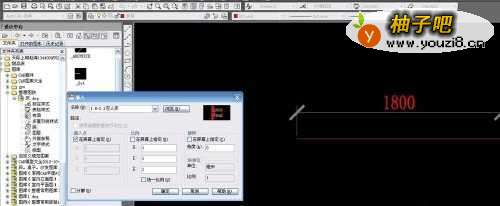

弹出插入对话框。

9

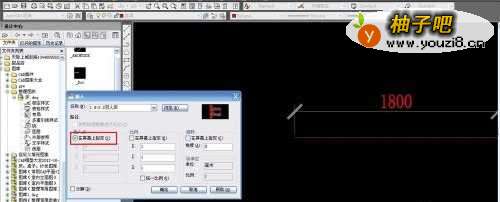

如图勾选这一项

10

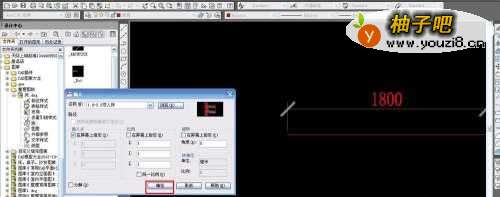

确定后再屏幕任意区域点击一下就OK。

11

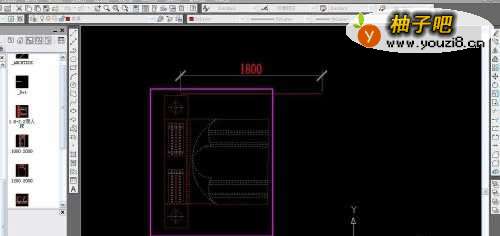

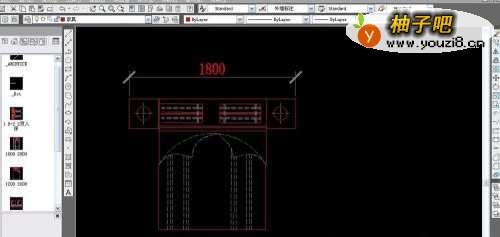

如图所示就成功插入块，先看看块的尺寸。

12

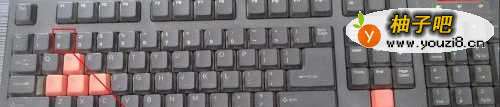

键盘输入AL按空格执行命令。

13

空格后就选择对象，如图：

14

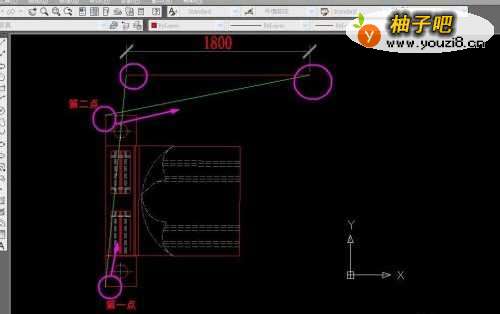

选择对象后如图所示确定第一点和第二点。

15

确定了第一点和第二点直接按Y后空格执行。

16

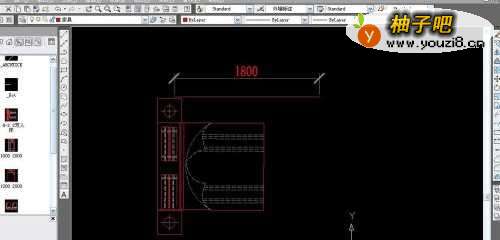

如图就完成了整个过程。
