3ds Max墙体的建立
整理:蜜之砒霜
时间:2025-04-24
阅读:8

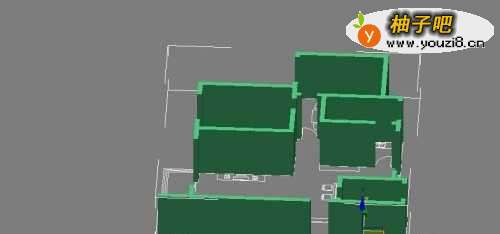

本实例通过导入一张完整的CAD图纸,使用【Line】(线)命令并配合捕捉绘制出墙体,执行【Extrude】(挤出)命令,生成一个套二双厅的墙体。
工具/原料
3ds Max2009英文版
操作方法
1
2
3
4
5
6
7
8
9

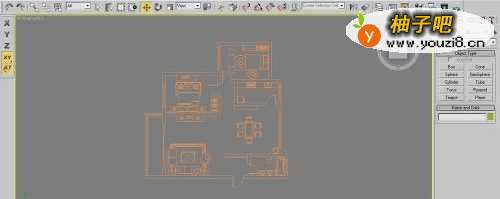

导入平面图的目的就是起到一个参照的作用,为建立模型提供方便,更能清楚的理解这个户型的结构。

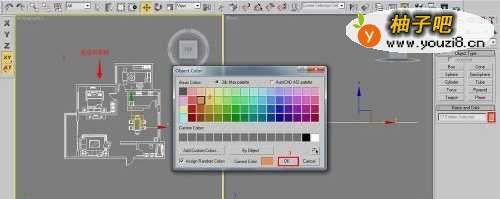

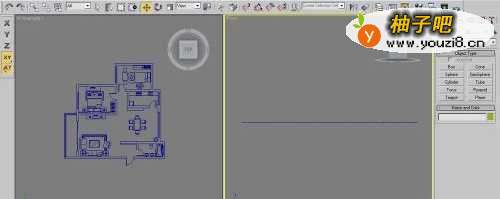

按下Ctrl+A键,选择所有线形,为线形指定一个便于观察的颜色。

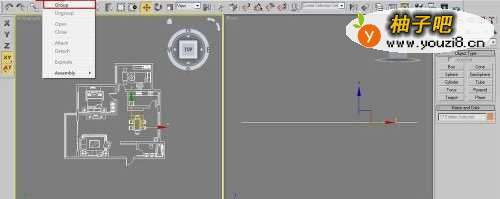

单击菜单栏中的【Group】(组)/【Group】(成组)命令,在弹出的对话框中单击OK。

激活顶视图,按下Alt+W键,将视图最大化显示。

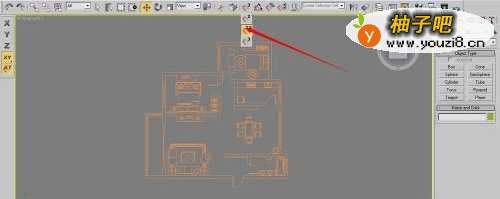

按S键将捕捉打开,捕捉模式采用2.5维捕捉,将鼠标光标放在按钮上方,单击鼠标右键,在弹出的【Grid and Snap Settings】(栅格和捕捉设置)窗口中,勾选【Vertex】(顶点)复选框。

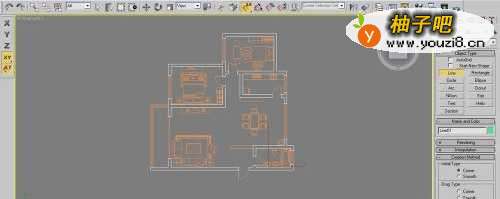

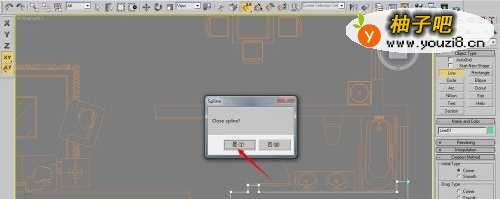

单击(创建)/(线形)Line(线)按钮,在顶视图中绘制墙体内封闭线形。

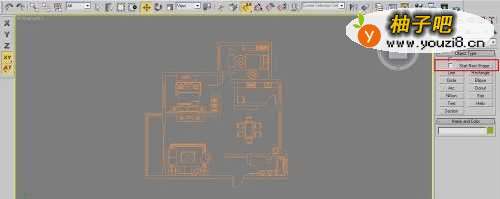

在命令面板中将【Start New Shape】(开始新图形)前面的对号取消,这样接下去绘制的线形是一体的。

用同样的方法将其他房间的墙体绘制出来,最终的效果如图。

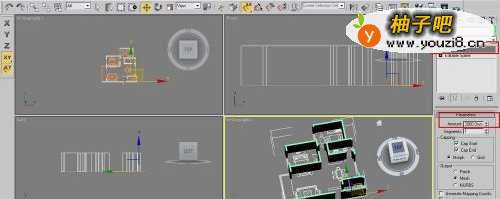

单击(修改)按钮,进入修改面板,在(修改器列表)中为绘制的线形添加一个【Extrude】(挤出)命令,将【Amount】(数量)设置为2800(即房间层高为2.8米)
