机构运动简图的测绘

整理：暖心情感窝 时间：2024-11-22 阅读：32

分析机械时都会用到机械运动简图。因此掌握简单的机械运动简图的测绘，是分析机械所必须的。下来就为大家介绍一下怎么去测绘机械的运动简图。

工具/原料

某种待测简单机构

直尺、圆规

铅笔、橡皮、纸

操作方法

1

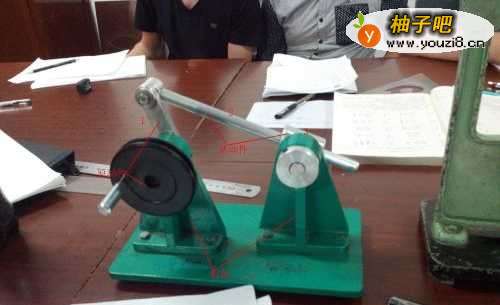

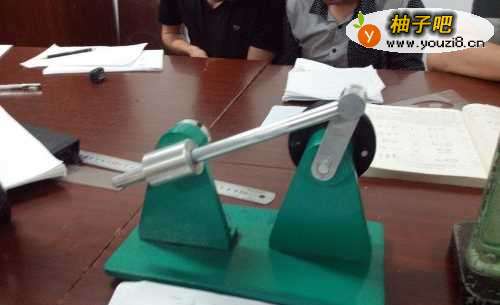

仔细观察待测机构，识别原动件、从动件机架等。分析运动特征，数清活动构建数目。如图一所示

2

判断各构建间的运动副性质（即高副和低副）

高副:构件之间通过点或线接触。

低副；构件之间通过面接触。

3

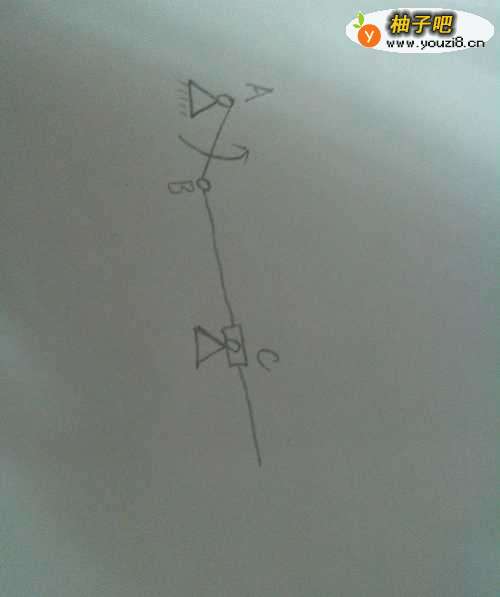

选择投影面，徒手画出机构运动简图。确定待测位置

4

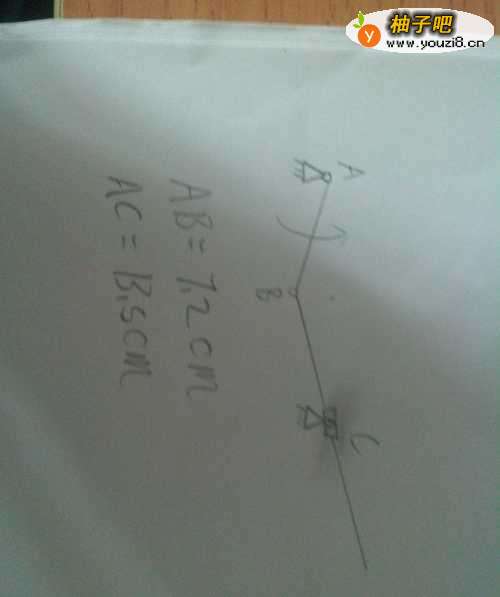

精确测量运动件的尺寸，选择适当的比例尺绘制出正式的机构运动简图。

5

计算机构自由度 即 F=3n-2Pl-Ph

n:活动构件数

Pl：低副数

Ph；高副数

6

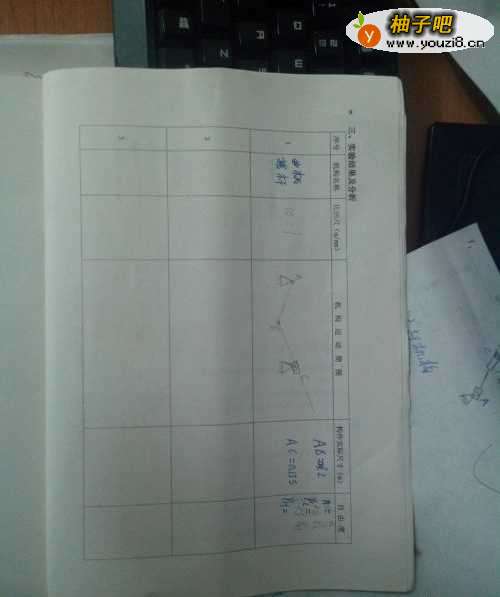

制作表格，汇总。
